사진은 7 MHz용 PLL 유니트를 응용했다
7 MHzSSB 단파 수신기의 예
1. 개요
다른 페이지로 소개하고 있는 7 MHz용 PLL 제어 유니트와 VFO 유니트를
응용해 제작한 7 MHzSSB 단파 수신기입니다.
특히 PLL 제어 유니트로 10 Hz단위에서의 주파수 설정을 가변할 수 있어 주파수
도 5자리수의 7 세그먼트(segment) LED로 디지탈 표시할 수 있는 뛰어나고 것입니다.
2. 회로 구성

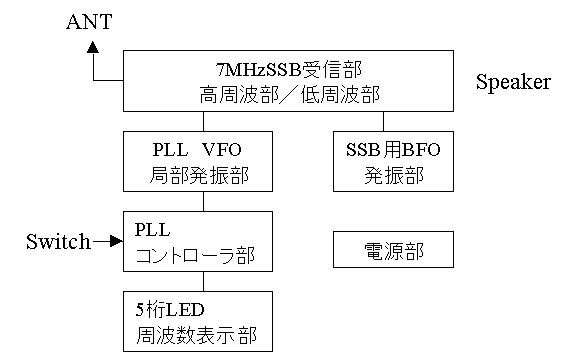

본SSB 수신기의 회로 구성을 밑그림에 나타냅니다.
우선 수신기로서 필요한 고주파부와 저주파부는 1매의 기판에 실장해
끝냈습니다. 외부부착은, SSB 수신용의 BFO 발진 회로와 국발회로만
입니다. 이 국발의 발진 회로용으로 PLL 제어 유니트를 응용합니다.
3. 기능
본수신기의 특징과 기능을 조목별로 나누어 쓴 글에 나타내면(자) 다음과 같이 됩니다.
(1) PIC16C84를 사용한 PLL 제어와 LED 표시 제어로 국부 발신부를
구성했기 때문에, 동조를 디지탈적으로 할 수 있다.
(2) 주파수는 1 KHz 단위에서의 디지탈 설정을 할 수 있는 것과 동시에 미조정
도 할 수 있는 기능이 있어, SSB의 미묘한 음질 조정도 가능.
(3) 누르는 보턴 스윗치에서의 고속 주파수 설정도 할 수 있다. 또 기억 버튼
(을)를 누르면, 그 때의 주파수를 기억해, 다음번 전원 ON시에 자동적으로
그 주파수로 설정한다.
조작 버튼은 아래와 같이
로터리 스윗치：인크리먼트(increment)형의 스윗치로 우/좌회전으로
카운트업/다운을 자동 판별
UP ： 설정 주파수의 고속 카운트업
(누르고 있는 동안 연속적으로 카운트업한다)
DWN ： 설정 주파수의 고속 카운트다운
(누르고 있는 동안 연속적으로 카운트다운 한다)
SHFT： 로터리 스윗치의 가변 단위의 1배/100배의
변환
MRD ： pre-set치의 호출 스윗치,
누를 때마다 20개를 차례차례 호출한다.
MWR ： pre-set치의 기입 스윗치
(현재 표시중의 값을 pre-set치로서 기입한다)
BIAS： PLL용과 표시용의 값의 차분치를 설정하는 모드로 한다
(이)라고 하고 누른다.
·로터리 엔코더의 입력에 따라 주파수의 업·다운.
이 때 SHFT 스윗치의 입력에 의해 주파수 가변 단위를
1배나 100배인가 바꿀 수가 있다. 이것은 크고
주파수를 바꾸고 싶을 때 편리하게 하기 위한(해)
·표시하는 주파수실제의 국부 발진 주파수의 차이를 지정해
설정할 수가 있다. 이 값은 EEPROM 데이터 에리어
에 보존되므로 전원단중도 사라지는 것은 없다.
·임의의 시점의 주파수를 20개까지 기억 기입.
재기동 후에도 읽어내 가능. (pre-set 기능? )
이것은 PIC16C84의 EEPROM 데이타메모리 내용이 전원단
안도 사라지지 않는 것을 이용하고 있다.
·로터리 인코더 의외로 UP/DOWN 스윗치에 의해
고속으로 주파수 변경이 가능. 이것은 단지 변경을 고속으로 한다
만으로 UP/DOWN의 스윗치를 누르고 있는 동안 연속적으로
카운트업/다운시킨다.
4. 외관 구성
제일 큰 안주가 로터리 엔코더로
이것으로 주파수를 가변합니다. 또 아래 쪽에 있다
푸쉬 버튼은 PLL의 각종 설정용입니다.
좌상에 5자리수의 LED 표시가 있습니다.
7 MHzSSB 단파 수신기의 위쪽 전면 패널
에는 7 세그먼트(segment) LED의 표시 보드가 있어,
저면에는, PLL 제어 유니트의 기판과 VFO
유니트의 기판을 실장. 기판간이나 스윗치류
(와)과의 접속에는 연결기 케이블을 사용.
7 MHzSSB 수신기 아래 쪽의 실장
큰 기판에 고주파부와 저주파부를 실장.
작은 기판은 BFO용 발진 회로를 실장.
전원은 트랜스와 3 단자 레귤레이터를
각 기판에 실장했다.
