아키즈키 통상 킷의 시리얼 ROM 라이터

　이번 ROM 라이터는 PC와의 접속이 RS232C로
　대부분의 PIC16 시리즈에 대응하고 있으므로 편리합니다.

1. 개요

아키즈키 통상으로부터 발매되고 있는, PIC용의 ROM 라이터의 제작예를
소개합니다.
이 ROM 라이터는 PC와의 접속이 RS232C 경유가 되어
내려 IBM 호환기, PC98 머지않아에서도 사용할 수 있게 되어 있습니다.
이번 제작예에서는, 이것을 알루미늄 케이스에 실장하고 있습니다.

2. 기능 사양

(1) 회로 구성

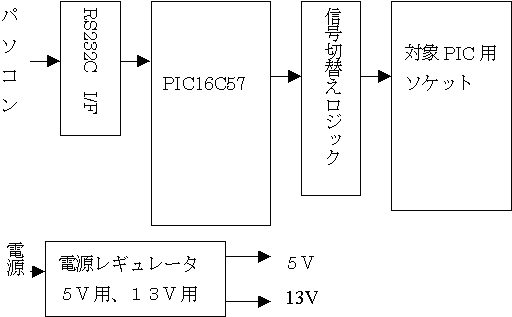

　ROM 라이터 킷으로서는 1매의 기판에 모두가 실장되도록(듯이)
　되어 있습니다. 그 회로 구성은 16 C57를 중심으로 한 PIC로 구성
　되고 있어 밑그림과 같이 되어 있습니다.


(2) 대응 디바이스
　표준에서는, 28 핀의 제로 압력 소켓이 첨부되어
　있으므로, 이것으로 아래와 같은 PIC에 리드·라이트가 생깁니다.
　　　PIC16C84, 16F84, 16F83　　　PIC16C54, 55,56,57,58
　　　PIC16C71, 710,711
　한층 더 핀수가 다른 소켓을 추가하는 것으로써 아래와 같이도
　가능하게 되도록, 필요한 신호를 외부에 낼 수 있게 되어 있습니다.
　　　PIC16C62, 63,64,65　　　　PIC16C72, 73,74
　　　PIC12C508, 509
(3) 전원
　DC15V로부터 18 V　200 mA정도를 외부로부터 공급합니다.

3. 첨부 소프트웨어

표준으로 첨부되고 있는 ROM 라이터 프로그램은 DOS용입니다만,
Windows95상에서 실행시킬 수가 있기 때문에 문제 없게 사용할 수 있습니다.
이것에는, 상기 디바이스가 전부 포함되어 있어 간단하게 선택할 수 있습니다.

(1) 프로그램 표시 화면과 메뉴
　ROM 라이터 프로그램을 실행하면(자) 밑그림의 같은 화면이 나타나
　여기로부터 모든 기능을 실행할 수 있습니다.



윗 그림은 클릭하면(자) 확대할 수 있습니다. 구성은 우측이 선택 메뉴에
되어 있어 커서 키로 움직여 선택합니다. 리드·라이트 하는 데이터가
좌측으로 표시됩니다.

(2) PC와의 접속
　접속 케이블에는, 통상의 모뎀과 접속하는 것과 같은 RS232C 접속
　케이블　(스트레이트)(을)를 사용합니다.

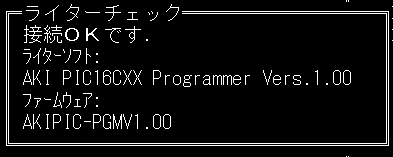

　ROMW 접속 테스트의 기능을 실행하면(자), PC와의 접속이 정상적으로
　되어있으면(자), 라이터 체크의 결과는 밑그림의 같은 표시가 됩니다.
　


(3) Windows95에서의 설정

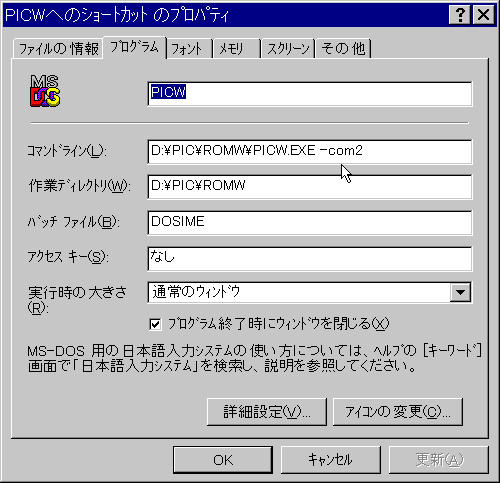

　본ROM 라이터를 Windows95상에서 움직이기 위해서(때문에)는, 프롭퍼티를 밑그림의
　(와)과 같이 설정합니다. (IBM 호환기의 경우)
　즉, 커멘드 라인에는　-com2　의 option를 붙여, RS232C가
　COM2인 것을 지정합니다. 그리고는 프로그램 종료시에 윈도우
　(을)를 닫는 지정으로 합니다. 메모리는 모두 자동으로 OK입니다.
　
　　　　　



4. 실장 상세

　　이번 이 ROM 라이터 기판을 알루미늄의 케이스에 실장했습니다. 밑그림은 그 상세
　사진입니다.

케이스 내부의 실장 전체로, 이번 사용한 알루미늄 케이스는,
충분히의 크기가 있으므로 여유로 실장 되어 있습니다.
내부에는, ROM 라이터 기판이 좌측의 뚜껑에, 전원용의
트랜스와 평활 회로가 우측의 바닥 측에 실장되고 있습니다.

ROM 라이터 본체의 기판 상세합니다.　전원의 레귤레이터 IC
(은)는 겉의 실장 높이를 억제하기 (위해)때문에, 뒤편에 실장하고 있습니다.
또 기판상의 부품 실장은 모두 IC보다 낮아지도록(듯이) 해
있습니다. 단 2개의 발광 다이오드만은 키를 크게 해 케이스
의 위로 날기 나오는 것처럼 하고 있습니다

ROM 라이터 기판의 뚜껑에의 실장은, 제로 포스 소켓
의 높이를 올려 케이스 표면까지 내기 (위해)때문에, 28 핀의 IC
소켓을 2 단쌓기 하고 있습니다.

이것이 제로 포스 소켓의 설치 상세해, IC소켓으로
띄운 다음, 케이스의 나사로 고정해 레바 조작에서도 뽑아라
없게 하고 있습니다. 또 PIC의 삽입을 잘못하지 않게
삽입의 방법을 케이스에 기입하고 있습니다. 발광 다이오드는
기판으로부터 직접두만 나오도록(듯이) 구멍을 뚫고 있습니다.

옆으로부터 본 IC소켓의 설치 상세합니다.
기판은 10 mm정도의 칼라로 띄워 달고 있습니다.

전원의 상세합니다.　평활용의 다이오드 브릿지와 전해
콘덴서를 달고 있습니다. 콘덴서는 양면 접착 테이프
그리고 케이스에 고정하고 있을 뿐입니다.
