PIC16F87x에 기입하기 위해서(때문에), 기존 PIC 라이터를 확장
하는 소켓 어댑터입니다.
마이크로칩사의 최신 팁인, PIC16F87x 시리즈에 프로그램
(을)를 기입하기 위해서(때문에) 필요한, 기존 아키즈키제 PIC 라이터용의 확장 소켓 원수
프타입니다.
이것으로 PIC16F87x의 모두에 대응할 수 있고, 한편 종래의 PIC16C73/74
에도 대응할 수 있습니다.
대응 가능한 PIC는 아래와 같이가 됩니다.
PIC16C73 PIC16C74
PIC16F873/876
PIC16F874/877
【어댑터의 구성】
이번 제작한 소켓 어댑터는 40 핀의 제로 포스 소켓만으로
되어있습니다.
이것으로 40 핀과 28 핀의 PIC의 기입이 가능하게 되어 있습니다.

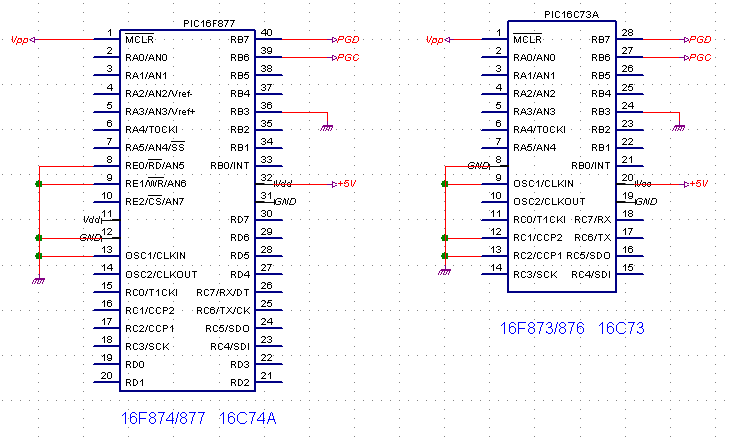

회로 구성은 밑그림과 같이 되어 있어, 40 핀의 경우에도, 28 핀의
경우에도 같은 접속으로 좋게 되어 있기 때문에, 1개의 40 핀 리셉터클
그리고 양쪽 모두에 대응할 수 있습니다.
상기의 회로도의 5개의 신호선(Vpp, PGD, PGC,＋5 V, GND)을
아키즈키 통상제 시리얼 PIC 라이터로부터 꺼내 접속하면 윗 그림중의
PIC에의 기입이 가능하게 됩니다.
다만, 라이터 프로그램은 최신판의 PIC16F87x 대응의 것에 갱신이
필요합니다.
이것은 아래와 같은 아키즈키 통상의 홈 페이지로부터 다운로드할 수 있습니다.
★아키즈키 전자 통상 프로그램 버전 업
【조립】
본어댑터는, PIC 라이터에 그대로 간단하게 착탈할 수 있도록, PIC 라이터의
28 핀의 제로 포스 소켓에 장착할 수 있도록(듯이) 생각했습니다.
사진과 같이, 기판용 연결기를 이용해 PIC 라이터로부터 신호를 꺼낸다
의로서 고정을 겸용할 수 있도록(듯이) 하고 있습니다.
우상의 부분이 PIC 라이터와의 접속 부분
아래 쪽은 42 핀의 제로 포스 소켓
우하의 부분에 IC소켓과의 접속용
의 핀이 나와 있다.
【외관 사진】
아래와 같이는 본어댑터를 PIC 라이터에 대놓고 사 사용하고 있는 곳(중)입니다.
PIC 라이터 본체에 대해서는 별페이지의 설명(을)를 참조해 주세요.
어댑터는 PIC 라이터의 소켓에
장착해 사용한다.
소켓이 2단이 된다.
PIC 라이터 자세한 것은 이쪽.
소켓에 장착하고 있는 부분의 확대
기판용 연결기의 핀을 이용했다.
