PIC 라이터의 제작

마이크로칩사의 마이크로 컴퓨터 PIC 시리즈
(을)를 사용할 때에는 필수의 도구가 되는 프로그램 기록기
의 제작의 방법을 소개하고 있습니다.
　( 「게임 레버러토리　＇98　4월호에 게재)

1. 개요

　PIC 연재의 제작 실천편의 처음은, 역시 무엇보다도 「PIC 라이터」지요.
이것이 없으면, 모처럼 만든 프로그램도 PIC에 실리지 않기 때문에
필수의 도구입니다.
　PIC 라이터는 PC상에서 만든 프로그램을, PIC안에 있는 메모리에 써
붐비는 기능을 가지고 있습니다. 시판의 것도 있습니다만, 여기는 아마추얼리즘
(을)를 발휘해 자작.　싸게 마무리하는 것을 모토로 해 갑시다.

2. 기능

　PIC 라이터는, 친기로서 PC를 사용해, 프린터용 연결기를 개입시켜 접속
합니다. 사용할 수 있는 PC는 PC9800에서도 IBM 호환기에서도 어디라도 상관하지 않습니다.
다만 접속 연결기의 종류가 다르므로, 그 접속 케이블만은 각각에
적합한 것을 자작하기로 하겠습니다.
　이번 라이터는 철저하게 범용의 부품만을 사용해, 프로그램도 모두 작등
없고 끝마치는 방법으로 했으므로, 어떤 분에게라도 만들어 받을 수 있는 것과 생각
.
　전원도 AC어댑터 유용에서는, 특수한 전압이므로 입수 곤란합니다. 따라서,
이번은 일반의 AC100V로부터 직접 공급할 수 있는 것처럼 하고 있습니다.
기입해 가능한 대상 PIC는 16 C5X 시리즈 이외는 대부분에 대응 할 수 있습니다.
자, 이것만 있으면, 후는 PIC의 프로그램 개발을 자유롭게 할 수 있습니다.

3. 구성

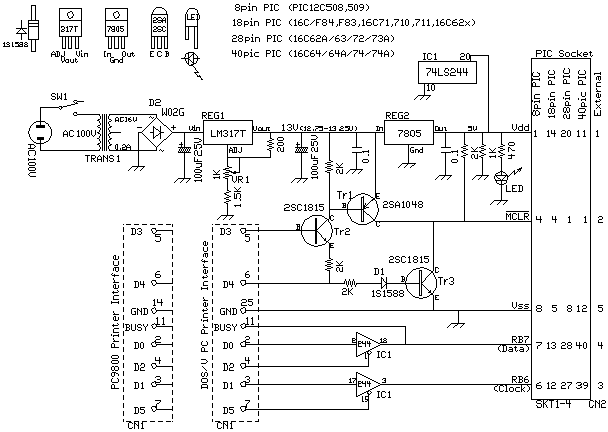

우선 회로도는 밑그림과 같이 되어 있습니다.
전체의 구성은, 트랜지스터 3개와 1개의 IC만으로 기본 부분은 되어있고 섬
(이)라고 내려 이것에 전원부가 더해질 뿐입니다.



　전원부는 트랜스의 출력의 16 V를 다이오드 브릿지에서 정류 해 전해 콘덴서
그리고 평활 해 직류로 하고 있습니다.
　그 후로, 임의의 정전압을 얻을 수 있는 LM317T라고 하는 편리한 IC로, 기록용의
전원인 13 V를 만들고 있습니다. 이 13 V는±0.25 V이내에 들어가 있을 필요가
있으므로, 전압 조정용의 볼륨을 붙여 딱 맞게 맞출 수 있도록(듯이)
하고 있습니다.　그 후에서는 기본 스타일의 3 단자 레귤레이터의 7805라고 하는 IC를 사용해
5 V의 정전압을 만들어, 각 IC의 전원으로서 공급합니다.
하는 김에 발광 다이오드를 붙여 전원 램프 대신에 하고 있습니다.

　라이터 본체의 부분의 3개의 트랜지스터로, 기록, 읽어들여, 베리파이
라고 각 상태에서의 공급 전압의 변환을, PC로부터의 신호로 제어하고 있습니다.
IC의 74 LS244는, 기록, 읽기의 Data와 그 타이밍용의 Clock 신호를
전하기 위한 버퍼입니다.
　PC와의 접속은, 프린터용 연결기로 실시합니다. PC9800 시리즈와 IBM
호환기로 연결기의 종류가 다르기 때문에, 여러분이 사용하는 (분)편의 PC에 합원
키라고 주세요.　핀 번호는 그랜드가 다를 뿐입니다.

　PIC를 삽입하는 IC소켓은 PIC 시리즈에 맞추므로, 8,18,28,40의 4 종류
의 IC소켓이 필요합니다만, 실제로 사용하는 것인 만큼 해도 문제 없습니다.
보통 IC소켓으로 충분합니다만, 제로 포스 타입의 삽입이 편한 소켓이
한 치 고가입니다만 굿입니다.

4. 필요한 파츠

우선 부품을 갖출 필요가 있습니다. 부품은 아래와 같이 부품표에 따라 모읍니다.
모두 범용의 부품이므로 용이하게 모아진다고 생각합니다.

기호	설명	규격, 품명	수량
	범용 구멍 뚫린 기판 14x9. 5cm	sunhayato ICB-505	1
SKT1-4	IC소켓	8,18,20,28, (40) pin	각 1
VR1	가변 저항기 프린트판실장용	1KΩ	1
D2	다이오드 브릿지　1A	W02G	1
REG1	3 단자 레귤레이터	LM317T	1
REG2	〃	7805	1
LED	발광 다이오드	빨강, 초록 뭐든지 OK	1
Tr1	트랜지스터	2SA1048	1
Tr2, 3	〃	2SC1815	2
D1	다이오드	1S1588	1
IC1	집적회로	74LS244	1
	저항　1/4W	2KΩ	5
	〃	200Ω	1
	〃	1KΩ	1
	〃	470Ω	1
	〃	1.5KΩ	1
	콘덴서	0.1μF(104)	2
	전해 콘덴서	100μF25V	2
SW1	전원용 2 P소형 토글스위치	AC125V 6A	1
TRANS1	전원 트랜스　AC16V 0.2A	SEL SP-1602	1
	AC플러그 첨부 전원 코드	2m	1
	PC 케이블	8심, 2 m	1
CN1	연결기(DOS/V용)	25pin　DSUB　웅	1
CN1	〃　　(PC9800용)	36Pin　프린터용 수컷	1
그 외	스페이서, 나사, 나트, 선재철강		조금

5. 만드는 방법

　조립에는 기판이 필요합니다만, 이번은, 범용 구멍 뚫린 기판을 사용한 것과
자작 프린트 기판을 사용해 조립한 것과 양쪽 모두의 방법을 소개하고 있습니다.
팔에 기억이 있는 (분)편이나, 부디 이 기회에 도전해 보자고 하는 (분)편은, 아래와 같은
패턴도를 바탕으로 프린트 기판을 제작해 주세요.
아래와 같이는 회로도와 패턴도의 오리지날입니다. PC EDA 툴이다
「HiWIRE」로 그리고 있기 때문에, 다운로드해 HiWIRE를 사용해 봐 주세요.

PIC 라이터 회로도
PIC 라이터 패턴도

만드는 방법을 사진으로 소개해 갑니다.

(1) 범용 구멍 뚫린 기판에 의한 만드는 방법

전체의 외관입니다. 전원 트랜스와 PC
(와)과의 접속 케이블도 직접 기판에 매달려라
(이)라고 있습니다. 모든 부품이 범용 구멍 뚫린
기판에 고정되고 있습니다.
40 핀의 소켓은 생략 하고 있습니다.

조립은, 우선 전원 트랜스와 전원 케이블
(을)를 고정하는 구멍을 기판에 비우고 나서 실시합니다.
전원 케이블의 고정은 2개의 구멍을 통할 뿐입니다.


　배치는 기판에 여유가 있으므로, 사진을
보면서 대개로 OK입니다.
우선은 IC소켓을 설치해 그 후 차례차례
키가 작은 부품으로부터 달아 갑니다.



배선은 저항등의 리드 선을 사용해 행동
. 닿지 않는 곳은 선재철강을 사용해 배선
합니다. 또 네 귀퉁이에 칼라(스페이서)
(을)를 나사 고정 해 안정되어 자립하도록(듯이)
합니다.


　전원 스윗치의 설치가 한 치 귀찮을지도 모르고
선이, 양면 접착 테이프로 스윗치 저면을
기판에 고정해, 게다가로부터 굵은 리드 선으로 기판에
답니다.　
마지막에 전원 트랜스를 설치 배선합니다.
다이오드 브릿지를 사진과 같이 해 배선합니다.


나머지는, 연결기 케이블의 조립입니다.
케이블은 8심이므로 곧 조립할 수 있으면(자)
생각합니다. 케이블의 한쪽 편은 기판에 직접은 다
붙이고 해 접속 고정합니다.
【주의】
　케이블의 길이는 70 cm이하로 하는 것
　길면 오동작 해 정상적으로 기입할 수 없습니다.


(2) 프린트 기판에 의한 만드는 방법

프린트 기판을 사용하면(자) 마무리는 훨씬 레벨업합니다. 이번은 악
릴판에 조립했습니다.

프린트 기판을 사용해 조립한 PIC
라이터의 전체 외관입니다.
아크릴판 위에 전원 트랜스와
스윗치를 달고 있습니다.



바닥에는 고무다리를 펴 붙여
안정으로 하고 있습니다.
프린트 기판의 땜납면입니다.
마무리는 예쁜 것에
됩니다.


기판상의 부품 설치는 키가 작은 걸
(으)로부터 차례차례 달아 갑니다.
스트랩선이 몇개인가 있기 때문에
먼저 그것을 답니다.
28 핀의 소켓만 제로 포스
타입으로 하고 있습니다.


기판은 스페이서로 띄워 매달려라
(이)라고 있습니다. 아크릴의 코너에는
삼각의 보강재를 접착해 튼튼하게
합니다.
AC전원 케이블은 L형 쇠장식을 사용해
고정하고 있습니다.

6. 동작 확인 방법

조립이 완료하면(자) 동작 시험을 실시합니다. 우선, IC를 소켓에 실장하지 않고,
전원을 넣어 보겠습니다.
발광 다이오드가 빛나면 급히 전원부는 정상 동작하고 있습니다. 점 켜 울어라
틀림없이 잘못 배달선입니다. 생각에는 조심해 확인해 주세요.

　전원이 정상적으로 동작하면(자), 이번은 전원 전압의 조정입니다. LM317T의 출력전압을
테스터등으로 보면서, 볼륨을 돌려 딱 13.0 V가 되도록(듯이) 합니다.
잘못 배달선이 없으면 반드시 조정할 수 있을 것입니다.
게다가 각 IC소켓의 전원과 그랜드의 단자를 테스터로 계측 해 5 V와 0 V이다
것을 확인합니다. 이것으로 동작 테스트의 준비를 할 수 있었습니다.

　다음은, 일단 전원을 끄고 나서 IC1를 삽입해 우선 PIC도 소켓에 삽입해
일어납니다. 그리고 드디어 연결기를 PC의 프린터용 연결기에 접속합니다.

7. 기록 테스트

드디어 기록의 테스트입니다. 기록을 실시하기 위해서(때문에)는, PC 측에 기록용의
프로그램이 필요합니다.
안심해 주세요. 이 기록 프로그램에는 유명한 프리 소프트가 있습니다.
우선 이것을 PC 통신인가, 인터넷 경유로 손에 넣어 주세요.
소재는 아래와 같은 겉(표)의 곳입니다. 2 종류 있습니다만, PICEE가 많은 종류에
대응하고 있으므로 추천입니다.

명칭	입수처	비고
PICEE Ver0. 25	Nifty Serve　　PC 공작 포럼 　　　　　　　　　　　　(FDEVICE) 　LIB7　#148　TR9512 특집　PICEE025.LZH	MS-DOS로 동작 16 C5x 이외의 대부분 의 PIC에 대응
PICEE Ver0. 26	Nifty Serve　　PC 공작 포럼 　　　　　　　　　　　　(FDEVICE) 　LIB7　#165　TR9708A 　　　　특집 나의 아이디어 설계&제작 　　　　S9디렉토리내　PICEE.EXE(Ver0. 26)	MS-DOS로 동작 16 C5x 이외의 대부분 의 PIC에 대응
PICWIN	Nifty Serve　　PC 공작 포럼 　　　　　　　　　　(FDEVICE) 　　　LIB8　#46　PIC16C84 라이터 WIN판	Windows95로 동작 PIC16C/F84에만 대응
EasyPIC for Win95	오치아이씨 홈 페이지　「K's works」	오치아이씨 개발의 패러렐용의 PIC 라이터 제어 프로그램입니다. 대응 PIC의 종류도 많이 메뉴얼도 완비하고 있습니다.

이 PICEE를 입수해 해동하면(자), 안에 몇개의 「*. hex」라고 하는 PIC용 프로
그램이 포함되어 있습니다. 이번은 이것으로 기록 테스트를 합니다.
기록 시험 순서는 아래와 같은님이 합니다.


PC의 프린터 연결기와 상기 자작 PIC 라이터를 접속합니다.
PIC 라이터에 전원을 접속 후 PIC 팁을 세트 해 전원을 넣습니다.
PC측에서 기입해 프로그램 PICEE를 파라미터 없음으로 기동합니다.
개요 설명, 회로도, 사용 디바이스의 접속 도화 나타난 뒤, 콘피그
배급량의 설정 화면이 되므로, 사용하는 조건에 맞추어 설정합니다.
사용법은 어느 것에도 설명서가 텍스트 파일로서 동고 되고 있습니다
의로, 반드시 그것을 참고로 해 주세요.

　【설정 내용】
　　　(a) 사용 PC기종　：　98인가 IBM인가
　　　(b) PIC의 종류　　：　사용하고 있는 것에 맞춘다
　　　(c) 콘피규워드　：　(PIC의 메뉴얼 참조)
　　　　　　　　　　　　　　　　　　　클락 발진용 소자의 지정
　　　　　　　　　　　　　　　　　　　watch dog timer는 OFF
　　　　　　　　　　　　　　　　　　　파워업 타이머는 ON
　　　　　　　　　　　　　　　　　　　코드 프로텍트는 OFF
　　　(d) 메모 리사이즈　 ：　사용하고 있는 팁에 맞춘다
　　　(e) 입력 파일 포맷：　INHX8M로 한다

이후에 덤프 기능은"N"로 스킵 해 다음의 일레이즈는"Y"로 실행합니다.
우선 이것으로 일단 프로그램을 종료시킵니다.
다음에 재기동시킵니다만, 기입 파일명을 지정해 PICEE를 재기동
합니다.

　　례 　　PICEE　b:sample.obj<ret>

그러자(면), 후는 자동적으로 기입이 실행되고 정상적으로 종료하면(자) 종료 메시지
지가 표시됩니다.

(와)과 뭐, 이렇게 되면 완료입니다만, 일발로 이렇게 되는 것은 우선 없을 것입니다.
완료하지 않으면, 잘못 배달선 밖에 없습니다. 몇번이나 확인합니다.
이 때, 땜납부 불량이 상당히 많기 때문에, 체크 품질 한번 더
땜납 팔뚝을 대어, 땜납부를 다시 하면서 확인해 갑니다.
