빨리 쏘기 게임의 제작 소프트웨어편 빨리 쏘기 게임의 제작 소프트웨어편마이크로칩사의 마이크로 컴퓨터 PIC16C/F84를 사용한 제작 예의
프로그램 제작 방법의 소개입니다. ( 「게임 레버러토리＇98/9월호에 게재)
우선 전체는 광선총 그 자체와적으로 되는 수광 세트의 2개로부터 생겨
있습니다.
게임의 방법은, 수광 세트의 전원을 ON로 하면(자), 몇초후에 버저가
울기 시작해 동시에, 숫자 표시기가 시간 카운트 표시를 시작합니다.
이것이 시작되면(자) 광선총의 과녁으로서 동작하기 시작한 것이 되어, 광선총
(을)를 발사해 맞으면, 그 시점의 시간에 시간 카운트가 정지해, 개시
시점으로부터의 시간을 10 msec 단위로 표시한 채로 정지합니다.
한번 더 광선총이 맞는다고 표시가 사라져 게임이 재개하기 때문에,
반복 게임을 즐길 수가 있습니다.
이것으로 빨리 쏘기의 시간을 겨루는 게임을 할 수 있습니다.
게임의 프로그램은 모두, 수광 세트안에 있는, PIC16F84로 실행
하고 있습니다.
【프로그램의 개요】
이번 프로그램은다이나믹점등이라고 하는 표시 제어를 하기 때문에,
프로그램으로서는, 일순간도 멈출 수 없는 반복 처리가 있게 되어
.
한 치에서도 멈추면, 표시가 완전하게 사라져 버리기 (위해)때문입니다.
따라서, 그 외의 처리는, 표시 처리의 반복의 사이에 해 버리는거야
차면 되지 않습니다.
거기서 활약하는 것이 「플래그」라고 불리는 소프트웨어의 스윗치의 기능을
하는 변수 데이터입니다. 이번 사용하고 있는 플래그는 3 종류로, 이것이 0이나 0으로
없는 것처럼 따라 프로그램의 흐름의 제어를 하고 있습니다.
SHOOT：수광 소자가 빛을 검지했다고 하는 플래그.
WAIT：수광 후, 일정시간다음의 수광을 무시하기 위한 카운터 겸용
의 플래그.
RESTART：1회 게임이 완료해, 재개를 위해 수광 대기중을 나타내는 플래그.

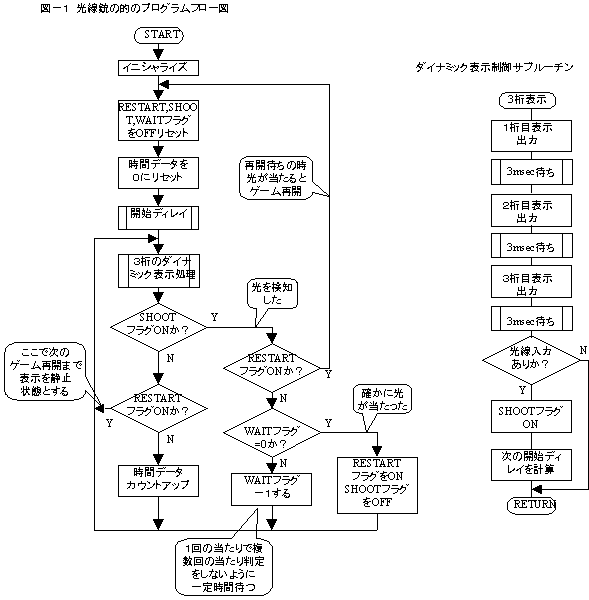

이 3개의 플래그를 구사해 밑그림의 전체 플로우도와 같이, 프로그램
의 흐름의 제어를 실시하고 있습니다.
흐름이 대신하는 것은 히 해 형태의 판단 블록의 곳에서, 여기서 플래그에 의한 판정
(을)를 실시하고 있게 됩니다. 이른바 「if」문에 상당합니다.
【프로그램의 동작 설명】
플로우도의 흐름은, 우선, 이니셜라이즈로 포토의 설정을 한 뒤,
플래그의 리셋트를 해 다이나믹 표시를 하는 써브루틴을 실행해,
시간을 카운트업해 재표시를 한다고 하는 루프로 반복합니다.
표시의 써브루틴 중(안)에서, 빛을 검지했는가라고 하는 체크를 하고 있어,
빛을 검지하면(자) SHOOT 플래그가 ON가 되어 써브루틴으로부터 돌아와
오므로, 돌아온 곳에서 SHOOT 플래그의 판정을 하고 있습니다.
그 판단 박스를 우측으로 빠지면(자), RESTART 플래그의 판정에
가, 아직 처음이므로 그대로하에 빠져 WAIT 카운터의 카운트
다운을 해 돌아옵니다. 그리고 또 같은 루트를 다녀 WAIT 카운터를
감산해 빠진다고 하는 것을, WAIT 카운터가 제로가 될 때까지 반복
.
이 반복동안에, 광선총으로부터의 섬광은 없어지기 때문에, 1회의
광선총의 발사로 1회만의 맞아 판정을 할 수 있게 됩니다.
WAIT 카운터가 제로가 되면(자), 확실히 빛이 맞았다고 하는 루트를 다녀
RESTART 플래그가 ON, SHOOT 플래그가 OFF가 되어 돌아옵니다.
그렇다면, 다음의 루프는 게임 재개 기다리는 루프가 되어, 표시 시간도
카운트업되지 않기 때문에, 일정한 시간치(즉 개시부터 광선총의
빛을 검지할 때까지의 시간)을 표시한 채로 표시 루프를 반복하는 것에
됩니다.
이전에 한층 더 광선총의 빛을 검지하면(자), 재차 SHOOT 플래그가 ON와
되어 돌아옵니다만, RESTART 플래그가 ON이므로, 재개의 루트에
변경되어 최초의 초기화의 곳으로 돌아와, 게임이 재개되게 되어
. 이것으로 일순의 흐름을 완료한 것이 됩니다.
이 게임의 재개때에, 시간 카운트를 스타트 하기까지 지연의 시간
(을)를 삽입합니다만, 이 시간을 랜덤으로 해 게임한 것같게 하기 위해서,
전회의 시간치로부터 지연 타임을 계산해 매회 다른 지연 시간에
되도록(듯이) 하고 있습니다.
이 플로우도를 기초로 작성한 프로그램의 리스트가 아래와 같이 리스트입니다.
일본어의 코멘트를 넣어 두기 때문에, 플로우도와의 대응은 금방 할 수 있으면(자)
생각합니다.
★ 광선총에 의한 빨리 쏘기 게임 프로그램 리스트
【수치 데이터로부터 세그먼트(segment) 데이터에의 변환】
프로그램으로서 한 치 특수한 테크닉을 사용하고 있는 것이, 이 수치 데이터
(을)를, 표시 출력용의 세그먼트(segment) 데이터로 변환하는 써브루틴입니다.
이 때문에 사용하고 있는 명령이 「RETLW a」라고 하는 명령으로, 이것은, a라고 한다
값을 Wreg에 반환값으로서 가져 써브루틴으로부터 리턴 합니다.
이것을 이용해, 미리 0~F까지의 바이너리 데이터에 대해서 세그먼트(segment)
의 편성을 가진 16개의 RETLW 명령을 순서에 늘어놓은 테이블을 작성해,
「ADDWF PCL, F」라고 하는 명령으로, 변환원의 바이너리 데이터와 현재의 프로그라
무카운타치(PCL)를 덧셈 해, 테이블의 해당하는 RETLW 명령에 쟌
프 하도록(듯이) 해, 세그먼트(segment) 데이터를 반환값으로서 되돌리는 것처럼 하고 있습니다.
【다이나믹 표시 제어의 써브루틴】
3자리수의 표시 제어는, 각 형 마다 같은 써브루틴을 사용합니다. 그 1자리수 표시
의 써브루틴은, 포토에 출력하는 순서가 중요해, 우선, 표시 세그먼트(segment)
데이터를 RB1로부터 RB7에 출력해, 그 다음에 자리수 표시의 RA의 1비트를 ON와 섬
.
그리고 3 msec 기다리고 나서, RA를 OFF로 해 표시를 전소거해 둡니다.
이 전소거는, 다음의 자리수를 출력할 때까지의 순간만으로 되므로, 외형에
(은)는 느끼지 않습니다만, 표시부가 떨어져 있어, 신호의 파형이 무너져 지연이 발생해
라고 하고 등에, 일순간전의 자리수의 표시가 다음의 자리수에 치라트크의 것을 막는 기능이 있어
.
