【데이타메모리란? 】

데이타메모리는 프로그람메모리와는 독립에 갖춰져 있다
읽고 쓰기 가능한 데이터 격납 전용의 메모리로, PIC의 특징 있다
아키텍쳐의 하나가 되고 있습니다.
이 데이타메모리는 아래와 같은 2 종류에 헤어져 있어 모두
읽고 쓰기를 합니다.

(1) Special Function Register (SFR)
　　CPU의 기능 동작을 지정하거나 주변 디바이스의 기능, 동작
　　(을)를 지정하기 위한 레지스터입니다.
(2) General Purpose Register (GPR)
　　범용의 데이터 에리어로서 사용해, 변수나 버퍼로서
　　사용합니다

【데이타메모리의 구조】

데이타메모리는 128바이트를 단위로 하는 최대 4개(살)의 「Bank」로부터 구성
되고 있습니다.
또, 각 에리어는 「직접 애드레싱」과「간접 애드레싱」의
2방법으로 액세스 할 수가 있습니다.
이 액세스를 위한 주소 구조는 밑그림과 같이 되어 있습니다.

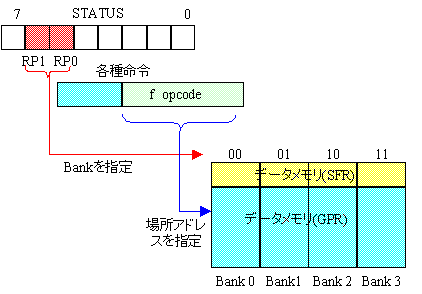

(1) 직접 애드레싱의 경우
　　이 경우는, 「STATUS」레지스터에 있는 2비트의 Bank 지정용의
　　비트 RP0, RP1와 명령의 OP코드내의 f 레지스터를 사용합니다.
　　　　　　　RP1　　RP0　　Bank
　　　　　　　　0　　　0　　　　0
　　　　　　　　0　　　1　　　　1
　　　　　　　　1　　　0　　　　2
　　　　　　　　1　　　1　　　　3


RP0, 1으로 Bank를
지정해, 명령의
f　opecode로
장소를 지정한다
일로 임의의 장소
곳을 액세스로
온다.

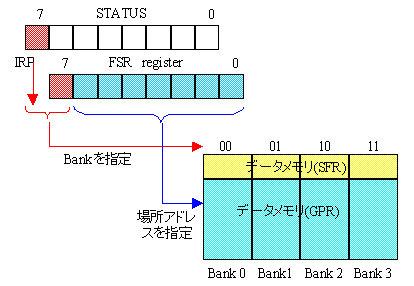

(2) 간접 애드레싱의 경우
　　이전 접애드레싱이란 무엇인가라고 하면(자), FSR 레지스터에 주소
　　(을)를 설정해, INDF 레지스터를 경유해 간접적으로 데이타메모리의 읽기
　　쓰기를 하는 방법입니다. 이 경우의 주소는 「STATUS」레지스터에
　　어느 IRP 비트와 FSR의 최상정도 비트의 2비트로 Bank를 지정합니다.
　　　　　　　IRP　　FSR<7>　　Bank
　　　　　　　　0　　　0　　　　　　0
　　　　　　　　0　　　1　　　　　　1
　　　　　　　　1　　　0　　　　　　2
　　　　　　　　1　　　1　　　　　　3


IRP와 FSR<7>로
Bank를 지정해
FSR<0:6>로 장소
(을)를 지정하는 것으로
임의의 장소를 손가락
정할 수 있다

【프로그래밍 테크닉】

(1) 간접 애드레싱의 테크닉
　　간접 애드레싱의 예로서 Bank0의 범용 RAM 에리어
　　의 20 H에서 3 FH까지를 연속 클리어 하는 프로그램은 아래와 같이
　　(와)과 같이 된다.

　　　　　BCF　　　STATUS, IRP　　　;Indirect addressing Bank0/1
　　　　　MOVLW　　0x20　　　　　　;Initial pointer to RAM
　　　　　MOVWF　　FSR　　　　　　 ;set to pointer
　　NEXT　CLRF　　 INDF　　　　　　;clear RAM　area
　　　　　INCF　　 FSR, F　　　　　 ;FSR+1
　　　　　BTFSS　　FSR, 4　　　　　 ;end test(0x30)
　　　　　GOTO　　 NEXT　

(2) Bank 변환의 테크닉
　단순하게 Bank를 바꾸어 데이터를 액세스 할 때의 프로그램의
　쓰는 법은 아래와 같은님이 합니다.

　　　　　BSF　　　STATUS, RP0　　;Set page 1
　　　　　MOVLW　　0x10　　　　　;only RA4 input
　　　　　MOVWF　　TRISA　　　　 ;PortA is all output
　　　　　CLRF　　 TRISB　　　　 ;Port B is all output
　　　　　BCF　　　STATUS, RP0　　;Set Page 0
　　　　　CLRF　　 PORTB　　　　 ;reset
　　　　　MOVLW　　1
　　　　　MOVWF　　PORTA　　　　 ;light on dot
