PIC16F87x용 라이터

---

【개요】

마이크로칩사의 최신 팁인, PIC16F87x 시리즈에 프로그램
(을)를 기입하기 위해서(때문에) 필요한 PIC 라이터의 조건입니다. 이것을 만족하면
PIC16F87x의 모두에 대응할 수 있습니다. 대응 가능한 PIC는 아래와 같이가 됩니다.

　PIC16F873/876　　　PIC16F874/877

한층 더 같은 접속으로 라이터 소프트만 대응하고 있으면,PIC16C73/74시리즈
도 써 넣을 수가 있습니다.

【라이터와의 접속】

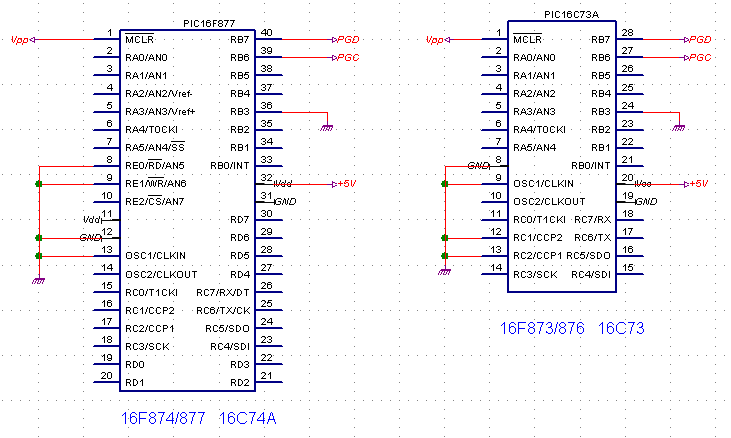

PIC16F87x에는, 40 핀과 28 핀이 있습니다. 거기서 이것을 공통으로 취급할 수 있다
같게하기 위한 라이터와의 접속은 밑그림의 회로도와 같이 합니다.
이것으로 1개의 40 핀의 제로 포스 소켓을 사용하면 같은 소켓으로, 현재
의 모든 PIC16F87x 시리즈를 취급할 수가 있습니다.
접속에서의 포인트는, 40 핀때의36 핀을 그랜드에 접속해 둔다　　
일입니다.　　　　　　　　　　　　　(99/8/30　구판　35 핀은 잘못이었습니다)

글읽기의 동작때로는, 관계가 없는 핀이 그랜드에 접속되고
(이)라고 있어도 문제 없기 때문에 공통으로 취급할 수가 있습니다.





나는, 상기의 회로도의 5개의 신호선(Vpp, PGD, PGC,＋5 V, GND)을
아키즈키 전자제 시리얼 PIC 라이터로부터 꺼내 접속해 사용하고 있습니다.
이 라이터의 자세한 것은 아래와 같이 페이지를 참조해 주세요.

★아키즈키제 시리얼 방식 PIC 라이터 본체의 제작

★PIC16F87x용 라이터 어댑터의 제작


다만, 라이터 프로그램은 최신판의 PIC16F87x 대응의 것에 갱신이
필요합니다.
이것은 아래와 같은 아키즈키 통상의 홈 페이지로부터 다운로드할 수 있습니다.

　★아키즈키 전자 통상 프로그램 버전 업

【배치의 설정 방법법】

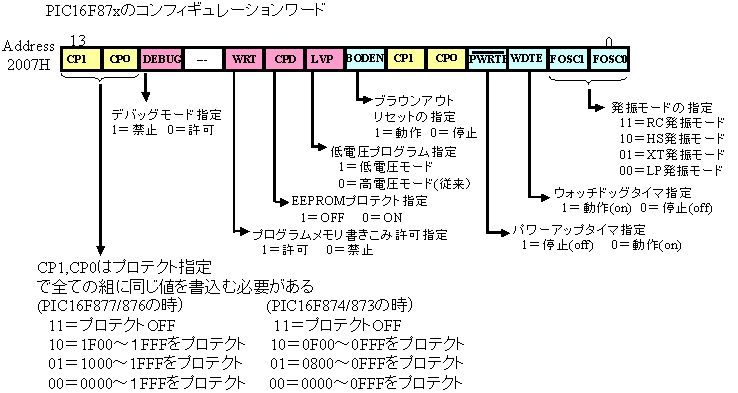

PIC16F87x 시리즈에서는 배치의 내용이 일부 변경이 되어
있습니다. 배치 워드의 내용은 밑그림과 같이 되어 있습니다.




이 설정 방법법은 통상은 아래와 같이 합니다.

　　Fosc0, 1　　：발진 모드에 맞추는 수정진동자라면 HS모드(따라서 10)
　　WDTE　　　：정지(OFF)
　　PWRTE　　：동작시킨다(ON)
　　CP0, 1　　　：프로텍트전OFF(따라서 00)
　　BODEN　　：브라운 아웃 리셋트는 동작시킨다(ON)
　　LVP　　　　：종래 방식으로서 고전압 모드(OFF)
　　CPD　　　　：프로텍트 OFF
　　WRT　　　　：허가
　　DEBUG　　：금지

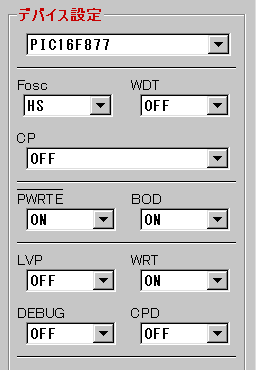

따라서, 아키즈키의 라이터에서는, 통상의 설정 화면은 밑그림과 같이 합니다.




　99/8/30
